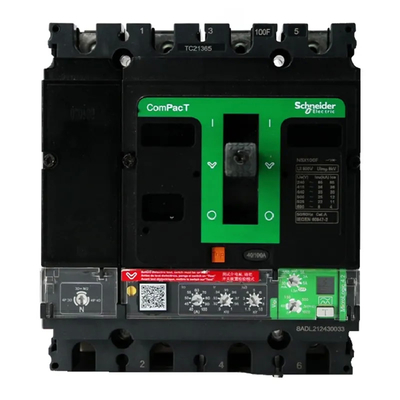

Compact NSX
Серия ComPacT NSX формованных корпусных выключателей (MCCB) предназначена для оптимизации пространства и пропускной способности.
Спецификация:
--- Гибкая установка в любом положении: на коммутаторной панели или на стенке
--- Номинальный ток: от 16 до 630 А
-- -9 мощности разрыва для двух размеров выключателей:
- до 250 А: 25, 36, 50, 70, 100, 150, 200 кА при 415 В
- до 630 А: 36, 50, 70, 100, 150, 200 кА при 415 В
- обоих размеров выключателей 75 и 100 кА при 690 В
---1, 2, 3 и 4-полюсные версии доступны
---Широкий спектр электронных и тепломагнитных защитных средств
---Усовершенствованное устройство с встроенным счетчиком мощности: I, U, P, E, THD, f, CosPhi

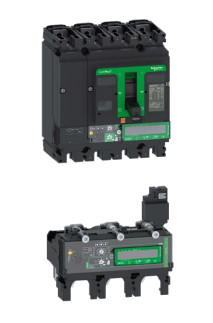

---заменяемые трип-единицы для модернизации панели с более умными функциями
--- Система прокладки и проводки и коммуникационные принадлежности
---Большое количество вариантов вспомогательных устройств и аксессуаров (полевые установки)
---Интегрированная защита от утечки земли с помощью MicroLogic Vigi (выключатель утечки земли - ELCB)
Интегрированный электронный выключатель утечки
Небольшие размеры, высокая производительность, интеграция защиты от распределения и защиты от утечек
Интегрировать в одну электронную единицу поездки
400-630А тепломагнитный прерыватель с формованным корпусом
Высокопоточный тепломагнитный выключатель, гибкое и надежное решение защиты
Универсальный электрический рабочий механизм
Новый дизайн, прямой привод, широковольтный источник питания
MicroLogic 5B электронный привод и полный выключатель
Полное покрытие тока, полный параметр регулируемый, любая защита может быть закрыта
Предварительно проводные вспомогательные контакты
Одинаковый размер, два набора независимых сухих контактов, могут быть подключены к разным, вторичным напряжениям
| Тип ComPacT |
Рейтинг кадров |
Способность к разрыву |
Количество столбов |
Поездка |
Рейтинги единиц поездок |
Суффикс |
| NSX = C |
63 м = 11 |
16kA = E |
1P = 1 |
TMD = TM |
16 = 016 |
EverLink = L |
| NSXm = C |
160 м = 12 |
25kA = B |
2P = 2 |
MA = MA |
20 = 020 |
Автобусная панель = B |
| |
100 = 10 |
36kA = F |
3P3D = 3 |
TMG = MG |
25 = 025 |
Фиксированное = F |
| |
160 = 16 |
50kA = N |
4P4D = 4 |
Мик 1.3 M = 1M |
30 = 030 |
DC = D |
| |
250 = 25 |
70kA = H |
3P2D = 5 |
Мик 2.2/2.3 = 2D |
40 = 040 |
Переключатель = S |
| |
400 = 40 |
100kA = S |
4P3D = 6 |
Мик 2.2G = 2G |
50 = 050 |
ПВ постоянного тока = ДП |
| |
630 = 63 |
150kA = L |
|
Мик 4.1/4.2/4.3 = 4В |
63 = 063 |
|
| |
800 = 80 |
- Что? |
|
Микрофон 4.2 = 4 В |
80 = 080 |
АВС с удостоверением личности |
| |
|
|
|
- Что? |
100 = 100 |
изменение = T |
| |
|
|
|
|
- Что? |
|
Заявления
Отличный выбор для всех стандартных и специальных применений, включая:
Стандартные применения: промышленность, здания, инфраструктура
Специальные приложения, требующие высокой производительности: морская, добыча и переработка нефти и газа, горнодобывающая промышленность, производство металлов и полезных ископаемых и центры обработки данных
Системы смены источников (TransferPact): сектор услуг (больничные операционные, компьютерные кабинеты), промышленность (сборочные линии, судовые двигатели и т.д.), инфраструктура (полёты, железные дороги и т.д.)
| Характеристика |
| Номинальный ток кадра |
100A, 160A, 250A, 400A, 630A, 800A,1000A, 1250A, 1600A; |
| Нынешние рейтинги единиц поездок |
2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A,150A, 160A, 200A, 220A, 250A, 320A, 400A, 500A, 570A, 630A, 1000A,1200A, 1250A, 1500A, 1600A; |
| Способность к разрыву |
16, 25, 36, 50, 70, 100, 150, 200KA, и Ics=100%Icu; |
| Тип транспортной единицы |
Термомагнитные, электронные; |
| Тип защиты |
Защита распределения, защита от утечек, защита двигателя; |
| Способ установки |
Фиксированный тип, подключаемый тип, вынимаемый тип; |
| Режим работы |
Переключение ручки, Поворачивание ручки, Расширение ручки вращения, Электрический механизм управления, Способность к разрыву; |
