Место происхождения: | Китай |
Фирменное наименование: | Fenigal/OEM |
Сертификация: | CE,CCC |
Номер модели: | FMQl (ПК-степень) -100/2P/3P/4P |
Количество мин заказа: | 1 блок |
---|---|
Цена: | Negotiate |
Упаковывая детали: | Стандартная коробка экспорта |
Время доставки: | 5-8 заказ большей части рабочих дней обсудить |
Условия оплаты: | T/T, западное соединение |
Поставка способности: | 10,000pcs/month |
Максимальное течение: | 100A | Максимальн Напряжение тока: | 400V |
---|---|---|---|
Поляк: | 2P 3P 4P | Расклассифицированное напряжение тока: | 220v/380/400v |
Название продукта: | ATS переключателя переноса двойной силы автоматический | Цвет: | Белый |
Частота: | AC 50 Hz/60Hz | Стандарт: | CE/CCC |
Время переключателя: | <50ms> | Связывать проволокой метод: | проводка перед доской |
Классификация продукта: | сразу тип нагрузки | Особенность: | Надежное представление |
Высокий свет: | Переключатель переноса силы возбуждения CE двойной,Переключатель переноса ATS автоматический для генератора,Переключатель переноса 3 участков |

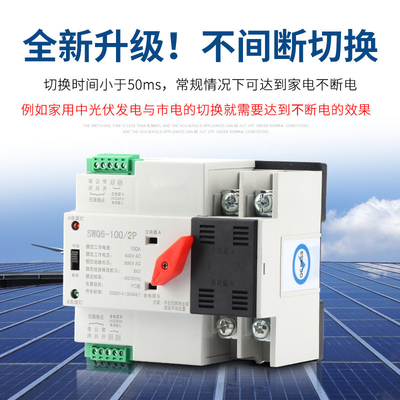

FMQl (ПК-степень) -100/2P/3P/4P
переключатель переноса двойной силы возбуждения (ПК-степени) автоматический
Обзор продукта
переключатель переноса двойной силы возбуждения (ПК-степени) автоматический заново развитый миниатюрный переключатель переноса силы домочадца. Переключатель главным образом использован для того чтобы испытать ли главное или резервное электропитание нормально. Когда нормальное электропитание анормално, резервное электропитание начнет работать немедленно, таким образом обеспечивающ непрерывность, надежность и безопасность электропитания. Оно конструирован для пользы в отечественных рельс-установленных установках, специфически в коробку распределения PZ30.
ATS имеет твердую конструкцию, надежное перестроение, легкие установку и обслуживание, и длинную жизнь. ATS составлен TSE и регулятора.
Согласно GB/T14048.11, часть 6-1: Многофункциональные оборудование и Switchgear, ATS самые уступчивые switchgear и механизм управления низшего напряжения.
Структурные особенности
Механизм управления: встроенный регулятор
Структура продукта: нон-стоп, тип рельса, сильнотоковый, небольшой том, двухступенная, простая структура, ATS-тело отличает: быстрая переключая скорость, низкая интенсивность отказов, легкое обслуживание, надежное представление
Связывать проволокой метод: проводка перед доской
Переключая режим: решетка к решетке, решетка к генератору, PV к общему назначению, само-впрыска и само-спасение
Рамка раковины продукта: 100
Течение продукта: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Классификация продукта: сразу тип нагрузки
Номер поляка продукта: 2, 3, 4
Стандарт продукта: GB/T14048.11
ATSE: Ранг ПК
Переключая время: 0.008sec/8ms
Условия uptime и установки
2,1 температура окружающего воздуха
Максимальная температура не должна превысить 40°C, минимальная температура не должна быть ниже чем -5°C, и средняя температура не должна быть выше чем 35°C в пределах 24h.
2,2 высота
Высота места установки не должна быть выше чем 2000m.
2,3 атмосферические условия
Когда максимальная температура достигает 40°C, относительная влажность места установки не должна превысить 50%; когда температура минимальная температура -5°C, относительная влажность выше, например: температура 25°C, относительная влажность 90%. Сбор к изменениям температуры, особенные измерения должен быть принят для того чтобы общаться со случайной конденсацией на поверхности продукта.
Структурные особенности
Механизм управления: встроенный регулятор
Структура продукта: нон-стоп, тип рельса, сильнотоковый, небольшой том, двухступенная, простая структура, ATS-тело отличает: быстрая переключая скорость, низкая интенсивность отказов, легкое обслуживание, надежное представление
Связывать проволокой метод: проводка перед доской
Переключая режим: решетка к решетке, решетка к генератору, PV к общему назначению, само-впрыска и само-спасение
Рамка раковины продукта: 100
Течение продукта: 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
Классификация продукта: сразу тип нагрузки
Номер поляка продукта: 2, 3, 4
Стандарт продукта: GB/T14048.11
ATSE: Ранг ПК
Переключая время: 0.008sec/8ms
2,4 уровень загрязнения
Уровень заражения ATS в соответствии с GB/T14048.11 обозначил вровень 3.
2,5 тип установки
Тип установки ATS в соответствии с категорией определенной в GB714048.il.
2,6 условия установки
ATS можно установить вертикально в шкаф контроля или шкаф распределения. Убеждайтесь что расстояние установки в соответствии с требованиями.
Меры предосторожности
3,1 руководство/автоматическая деятельность
ATS может гарантировать представление производства электроэнергии и разъединения в деятельности цепи, но для ручной операции, должный к скорости производства электроэнергии и разъединения или разнец в оператора. ATS не гарантирует вышеуказанное представление.
Чрезмерные потери серебряного сплава могут произойти во время ручных производства электроэнергии и разъединения. Поэтому, когда вся власть извлечется для осмотра и обслуживания операционной системы и контактов, просто вытянуть переключатель селектора к ручному положению. Вообще, вытяните переключатель селектора к автоматическому положению. Работая вручную, вытяните переключатель селектора к ручному положению. Когда ручная операция закончена, вытяните переключатель селектора от ручного положения к автоматическому положению.
3,2 управляемая схема
ATS будет активен мгновенно. После того как преобразование закончено, катушка в управляемой схеме будет отключена внутренним конвертером. Катушка может привестись в действие нормально вниз 80%-110% из расклассифицированного напряжения тока. Тоже низшее напряжение причинит катушку нагреть вверх или даже самопроизвольно combust.
Спецификация | 100A | ||
Расклассифицированный настоящий LE (a) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
Напряжение тока Ui изоляции | AC690V.50HZ | ||
Расклассифицированное напряжение тока Ue | AC400V, 50Hz | ||
Класс | Ранг ПК: смогите быть изготовлено и выдержано пока не производящ течение короткого замыкания | ||
Категория пользы | AC-33iB | AC-31 B | |
Стержневой калибр | 2P | 3P | 4P |
Вес | 1,7 | 2,1 | 2,6 |
Электрический | Жизнь: 2000 раз; ручная операция: 5000 раз | ||
Расклассифицированное короткое замыкание настоящий lq | 50kA | ||
Прибор предохранения от короткого замыкания (взрыватель) | RT16-00-63A | ||
Расклассифицированный импульс выдерживает напряжение тока | 8kV | ||
Управляемая схема | Расклассифицированное управляющее напряжение мы: Эксплуатационные режимы AC220V/50HZ нормальные: 85-110% мы | ||
Вспомогательная цепь | 2 реле, каждое с 2 отдельными наборами емкости контакта контактного преобразователя: AC220V/50HzLE=5y | ||
Время перестроения контактора | <50ms> | ||
Время перестроения деятельности | <50ms> | ||
Возвращенное переключая время | <50ms> | ||
Время выключения | <50 ms=""> |
