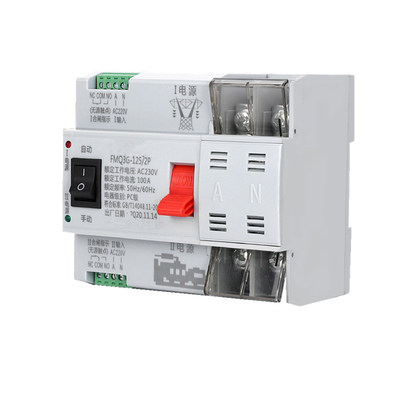

— Изготовитель FENIGAL & OEM серии ATS FMQ3G-F в Китае
Обзор продукта (hereinafter назвал переключатель) переключатель который продолжается поставить силу в случае аварийной ситуации. Переключатель состоит из переключателя нагрузки и регулятора, и главным образом использован для того чтобы обнаружить ли главное или резервное электропитание нормально. Когда поставка главной власти анормална, резервное электропитание начнет работать немедленно, таким образом обеспечивающ непрерывность, надежность и безопасность электропитания. Продукт конструирован для домашней установки рельса и специфически использован в коробке распределения PZ30.
Переключатель соответствующий для систем снабжения чрезвычайных полномочий с 50Hz/60Hz, расклассифицированным напряжением тока 400V и расклассифицированным настоящим 100A или меньше мощьности импульса. Он широко использован в различных случаях где аварии электросети нельзя вытерпеть. (Главное резервное электропитание может быть энергосистемой, или начните набор генератора, батарею, etc., главное резервное электропитание определяет потребителем).
Структурные особенности и функции
Переключатель небольшой в размере, красив по внешнему виду, надежен в преобразовании, легок для установки и для поддержания, и длиной в жизни. Переключатель может осуществить автоматическое или ручное преобразование между электропитанием общего (меня) и электропитанием положения боевой готовности (II).
Когда общее электропитание (меня) теряет силу (или участок), переключатель автоматически переключает к электропитанию положения боевой готовности (II), и когда общее электропитание (I) возвращает в нормальный, переключателю автоматически возвращает в электропитание общего (меня). Переключатель имеет короткое время преобразования (миллисекунды) в автоматическом государстве, которое может осуществить непрекращающийся электропитание к энергосистеме.
Ручное преобразование: В ручном государстве, переключатель может преобразовать между общим электропитанием (меня) и электропитанием положения боевой готовности (II) вручную.
①Общий индикатор силы (меня)
②Переключатель ручного/автоматического селектора
③Индикатор силы положения боевой готовности (h)
④Обыкновенно используемый терминал (AC220V)
⑤Запасной терминальный блок (AC220V)
⑥Ручка ручной операции
⑦Обыкновенно использовал закрывать (ИОН)/резервная индикацию заключения (II0N)
⑧Обыкновенно использовал терминалы силы q) бортовые
⑨Терминал силы запасной части (II) бортовой
⑩Терминал стороны нагрузки
| Модельное имя |
FMQ3G |
| Расклассифицированный настоящий LE (a) |
16 20 25 32 40 50 63 80 100 |
| Категория пользы |
AC-33iB |
| Напряжение тока деятельности Ue Rated |
AC400//50Hz |
| Расклассифицированное напряжение тока Ui изоляции |
AC690//50Hz |
| Расклассифицированный импульс выдерживает напряжение тока Uimp |
8kV |
| Rated ограничивая короткое замыкание настоящий lq |
|
| Срок службы (времена) |
Механический |
5000 |
| Электричество |
2000 |
| Количество поляков |
2P, 4P |
| Уровень |
Ранг ПК: смогите быть изготовлено и выдержано без течения короткого замыкания |
| Прибор предохранения от короткого замыкания (взрыватель) |
RT16-00-63A |
| Управляемая схема |
Расклассифицированное управляющее напряжение США: AC220V, нормальные эксплуатационные режимы 50Hz: 85%Us-110%Us |
| Вспомогательная цепь |
Яйцо допуска контакта контактного преобразователя: AC220V50HZ LE=5y |
| Время перестроения контактора |
<30 ms="">
|
| Время перестроения деятельности |
<30 ms="">
|
| Возвращенное время перестроения |
<30 ms="">
|
| Время выключения |
<30 ms="">
|
