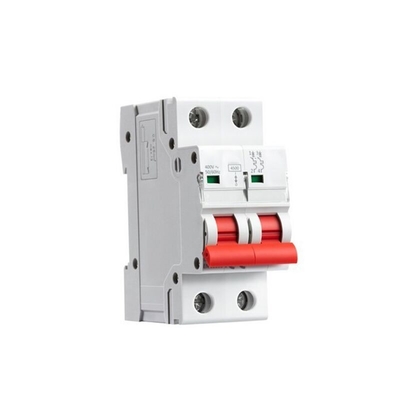

Автомат защити цепи 230V/400V AC 50Hz/60Hz FM8 высокий ломая миниатюрный
Высокий ломая небольшой автомат защити цепи FM8 главным образом использован в AC 50Hz/60Hz, расклассифицированном напряжении тока работы 230V/400V, расклассифицированном течении к 63A и ниже. Нормально, его можно также использовать как нечастые разъединение и преобразование линий. Автоматы защити цепи главным образом использованы в промышленном, коммерчески, многоэтажных зданиях, домочадце и других местах.
Применение:
Отлитый в форму серией автомат защити цепи случая SM8 (hereinafter назвал MCCB) новый сериал MCCB, которому превращает строго согласно
международные стандарты и изготовленное с передовой технологией.
Этот продукт исполняет с IEC60947-2.The MCCB, классифицируя напряжение тока 500V изоляции (≤ 160A lnm) к (≥ 250A lnm) конструирован быть использованным для распределительной сети классифицировать настоящее 10A к 1600A, расклассифицированному рабочему напряжению тока 380/400V to660/690, запланированному для распределения силы, защиты electricalequipments и цепей против перегрузки, короткого замыкания и недонапряжения, и также для unfrequent переключения электрических контуров в mostcases. MCCB с оценкой рамки до и включая 400A можно использовать для unfrequent начала, и перерыва асинхронных электродвигателей с короткозамкнутым ротором белки, и для защиты моторов против перегрузки, короткого замыкания и нижнего напряжения тока.
Автоматы защити цепи серии SM8 можно оборудовать с электрическими аксессуарами и механическими аксессуарами, как вниз отпуск напряжения тока, отпуск шунта, вспомогательные контакты, контакт сигнала тревоги, электрический работая механизм и роторная механическая работая ручка etc.
Автоматы защити цепи случая серии SM8 умные отлитые в форму оборудованы с электронным отпуском с функцией защиты электрических контуров и оборудований не только против перегрузки, короткого замыкания и под напряжением тока, но также против зарывая отказа. Умные функции его являются следующими: настоящий отказ; выход сигнала перегрузок по току и контроль автомата защити цепи открытый/конец, особенно, умный блок отключения конструированы с интерфейсом доступным для удаленный измерять, удаленный регулировать, удаленный контролировать и удаленный связывать между автоматами защити цепи и компьютерами.
Особенности:
- Предохранение от короткого замыкания
- Предохранение от перегрузки
- Функция изоляции
- Функция индикации положения контакта
- Прозрачная крышка конструированная для того чтобы снести ярлык.
- Din поддержки 35mm – установка рельса
- Входящий поддержки верхний и нижний общительный связывая проволокой тип, или нижний входящий и верхний общительный связывая проволокой тип.
- Способный для того чтобы выбрать электрические аксессуары и достигнуть далекую индикацию условия MCB: задействовать ломать, закрытых, и недостатка.
- Способный для того чтобы выбрать электрические аксессуары и осуществить предохранение от недонапряжения и перенапряжения MCB и далекого отпуска шунта.
| Электрические особенности |
|
| Расклассифицированное течение внутри |
1-63A |
| Поляки |
1P 2P 3P 4P |
| Расклассифицированное напряжение тока Ue |
1P: 230/400V~ 2/3/4P: 400V~ |
| Напряжение тока Ui изоляции |
500V |
| Расклассифицированная частота |
50/60Hz |
| Расклассифицированная разрывная мощность |
4,5, 6kA |
| Расклассифицированный импульс выдерживает напряжение тока (1.2/50) Uimp |
6kV |
| Напряжение тока испытания прочности изоляции на и ind. freq.for 1min |
2.5kV |
| степень загрязнения |
2 |
| Термо--магнитная характеристика отпуска |
B, C, D |
| Электрическая жизнь |
4000 |
| Механическая жизнь |
10000 |
| Индикатор положения контакта |
Да |
| Установка |
|
| Степень защиты |
IP20 |
| Сошлите на температуру для устанавливать термального элемента |
30℃ |
| Температура хранения |
-25~+70℃ |
| Тип терминального соединения |
Шинопровод кабеля |
| Терминальные верхняя часть/дно размера для кабеля |
25mm |
| Затягивать вращающий момент |
3.0N |
| Соединение |
Верхний и нижний |
| Комбинация с аксессуарами |
|
| Вспомогательный контакт |
Да |
| Контакт сигнала тревоги |
Да |
| Отпуск шунта |
Да |
| Под отпуском напряжения тока |
Да |
