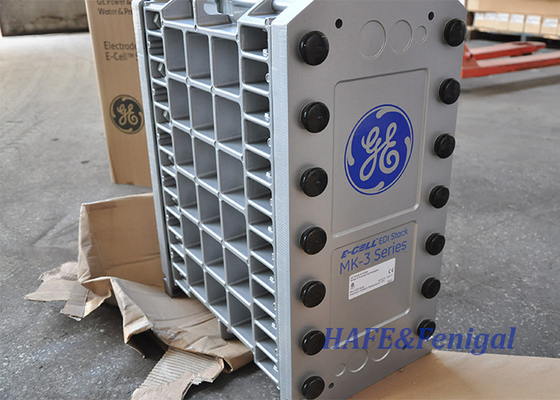

VEOLIA E-Cell-3X 5000L EDI Stack Continuous Electrodeionization EDI Module для сверхчистой и высокочистой воды
Подробная информация о продукте
| Сопротивляемость: | ≥ 16 MOhm-cm | Натрий: | ≤ 3 ppb |
|---|---|---|---|
| Кремний (SiO2): | До 5 ppb | Бор: | До 0,08 ppb |
| Напряжение: | 0 ¢ 400 VDC | Ампераж: | 0 ̊5.2 ADC |
| Выделить |
Водоочистка модуля EDI,модуль электродейонизации,Модули обработки воды |
||
Описание продукта
VEOLIA E-Cell-3X 5000L EDI Stack Continuous Electrodeionization EDI Module для сверхчистой и высокочистой воды
На протяжении многих лет операторы систем производства чистой воды пытались найти технологию для замены смешанного ионного обмена для окончательной деминерализации.Стоимость эксплуатации, а также сложность и риски, связанные с кислотной и каустической регенерацией, были разочарованием для этих операторов.. EDI стала инновационным альтернативным решением, снижая эксплуатационные расходы, улучшая профили рисков для окружающей среды, здоровья и безопасности на объекте,и производить непрерывный и стабильный запас чистой и сверхчистой воды.
Производство чистой воды перешло от обычной предварительной обработки с многоступенчатым ионным обменом при начальной и конечной деминерализации к следующим мембранным операциям, включая EDI.,которые сейчас считаются лучшей практикой многими клиентами по всему миру.
EDI использует как традиционную смолу для обмена ионами, так и мембрану для обмена ионами для удаления загрязнителей, включая те, которые не заряжены или слабо заряжены в воде питания, такие как кремний и бор.Наибольшее преимущество заключается в том, что технология EDI использует постоянный ток для вывода загрязняющих веществ из воды питания и через мембраны ионного обмена в каналы концентрата.Прямой ток также расщепляет воду на ионы водорода и гидроксила, которые действуют как непрерывные регенерирующие агенты, чтобы загрязнители не накапливались на ионно-обменной смоле.EDI может непрерывно и предсказуемо производить высокочистую и сверхчистую воду с таким же или лучшим качеством, чем смешанный ионный обмен.
E-Cell*-3X предназначен для:
Предоставление сверхчистой воды для промышленных применений, включая электроэнергию, полупроводники и общую промышленность.
l Производить смешанную воду непрерывного качества.
l Не требуется кастика или кислоты для регенерации ионобменной смолы внутри стека.
Я буду свободен от утечек, гарантированно.
l Устранение инъекции рассоля и рециркуляции концентрата, упрощение конструкции системы.
Описание и применение
E-Cell-3X - это электродейонизационные (EDI) накопители, которые используют электрический ток для деионизации и полировки водой, пронизывающейся обратным осмосом (RO).Продукция воды для E-Cell-3X находится на уровне UltraPure, требуемом в современных требовательных приложениях..
Типичные применения
L Микроэлектроника
l Производство электроэнергии (NOx, питание котла)
L Общая промышленность
Обеспечение качества
Маркировка CE, UL и CSA
l Изготовлено в помещении по стандарту ISO 9001:2000
E-Cell*-3X, от 1 до 12 стеков
Особенности базовой системы
l ECell3X Системы с 1-12 стеками для диапазона потока 15 336 gpm (3,4 - 76,3 м3/ч)
l Ректификатор совместим с 400VAC и 50Hz или 460VAC и 60Hz
L Контроль тока на отдельных стеках
l Передатчики потока и давления, возможность подключения к системе SCADA
Варианты системы
1 Аллен Брэдли Микрологикс ПЛК с Ethernet
n Включает в себя интерфейс HMI с цветной панелью QuickPanel
l NEMA 4 Терминальная коробка - удаление ПЛК и HMI и все проводки, завершенные в терминальной коробке
L Стандартные приборы
n Датчики потока Burkert Paddlewheel на разведённом, концентрированном и электродном выходе
n Передатчики давления Burkert на всех потоках
n Анализатор проводимости и датчик Burkert на разбавленном выходе
Приборы премиум класса
n Передатчики потока вихревого потока на разведённом и концентрированном выходе
n Датчик потока на электродном выходе
n Передатчики давления Burkert на всех потоках
n Анализатор проводимости и датчик Rosemount на разбавленном выходе
I Впускный диверсионный клапан
Стандартные приборы: Burkert
Премиум-инструментация: Rosemount
Набор конверсии ANSI в DIN
| Потребности в воде для кормов | |
| Общее количество обмениваемых анионов | < 25,0 ppm |
| (в виде CaCO3) (TEA) Включая CO2, рассчитанный по pH ECalc | 4 ¢ 11 |
| Твердость | < 1,0 ppm (в виде CaCO3) |
| Кремний (реактивный) | < 1,0 ppm |
| SDI (15 мин) | < 1 |
| ПОК | < 0,5 ppm |
| Общий хлор | < 0,05 ppm |
| Fe, Mn, H2S | < 0,01 ppm |
| Параметры работы | |
| Качество продукта на выходе (разбавленный) | > 16 мхм-см |
| Гарантия на силикат продукта | До < 5 ппб |
| Восстановление | До 95% |
| Температура | от 40 до 104oF (от 4,4 до 40oC) |
| Давление питания | от 60 до 100 psi (от 4,1 до 6,9 бар) |
| Снижение давления | от 20 до 40 пси (1,4 до 2,8 бара) |
| Входное напряжение | 460VAC 60Hz, 400VAC 50Hz |
| Материал строительства и рейтинги | |
| Сварная рама | Окрашенная углеродистая сталь |
| Проводка с разведением | Ш. 80 ПВХ |
| Концентрированные трубы | Ш. 80 ПВХ |
| Фланцы | ANSI |
| Корректировщик | NEMA 4 |
| Контрольная панель | NEMA 4 |
| Мощность панели управления | 24VDC |
Стандартные системы ячейки 3X
| Модель | ECell3X-2 | ECell3X-4 | ECell3X-8 | ECell3X-12 |
| Количество стеков | 1 - 2 | 3 - 4 | 5 - 8 | 10 - 12 |
| Тип стека | E-Cell-3X | E-Cell-3X | E-Cell-3X | E-Cell-3X |
| Скорость потока: | ||||
| Номинальный поток продукции |
44 gpm 10 м3/ч |
88 gpm 20 м3/ч |
176 гпм 40 м3/ч |
264 гпм 590,9 м3/ч |
| Диапазон |
15 56 gpm 3.4 12,7 м3/ч |
45 - 112 gpm 10.2 25,4 м3/ч |
75 - 224 гпм 17.0 50,9 м3/ч |
150 - 336 гпм 34.0 ?? 76,3 м3/ч |
|
Концентрированный выходный поток (зависит от восстановления и Поток продукции) 2 |
00,83 - 7,67 gpm 0.19 - 1,74 м3/ч
|
20,50 - 15,34 gpm 00,57 - 3,48 м3/ч
|
4.17 - 30.67 gpm 00,95 - 6,97 м3/ч
|
8.34- 46.01 gpm 10,89 - 10,45 м3/ч
|
|
Поток выхода электрода (номинальный)
|
00,70 gpm 0.16 м3/ч
|
10,40 gpm 00,32 м3/ч
|
20,80 gpm 00,64 м3/ч
|
40,20 gpm 00,95 м3/ч
|
| Размеры: | ||||
|
Общие измерения (Широта x Длина x Высота) |
42×50×84 1.1м х 1.3м х 2.2м
|
46 ‰ x 75 ‰ x 84 ‰ 1.1м х 1.9м х 2.2м
|
64 x 103 x 90 1.7м х 2,6м х 2,3м
|
64 х 130 х 90 1.7м х 3.3м х 2.3м
|
| Впускные трубы | 2.0 | 2.5 | 4 ¢ |
4 ¢
|
| Выпускные трубы | 1.5 | 2.5 | 3 ¢ | 4 ¢ |
| Промыть выпускные трубы | 1.5 | 2.5 | 3 ¢ | 4 ¢ |
| Концентрированные выпускные трубы | 0.75 ¢ | 1.0 | 1.5 | 1.5 |
| Все размеры труб предоставлены для номинальных потоков при восстановлении на 90%. | ||||
| Вес груза (приблизительно) | 2050 фунтов / 925 кг | 3075 фунтов / 1400 кг | 5250 фунтов / 2400 кг |
6190 фунтов / 3125 кг
|
|
Электрические:
|
||||
| Максимальный выход @ 400VDC | 10.4 ампер | 20.8 ампер | 41.6 ампер | 62.4 ампер |
| Требование к подключению | 13 кВА | 21 кВА | 36 кВА | 52 кВА |
1Производительность, скорость потока на стек, восстановление и энергопотребление все зависят от качества и температуры воды ввода.
Проекция должна быть завершена для надлежащего проектирования системы и для предоставления гарантии производительности.
2Концентрируйте выходный поток при 95% максимальной рекуперации и минимальном потоке продукта 15 gpm / стек до 87% рекуперации и максимального потока продукта
28 гпм/стакан.
