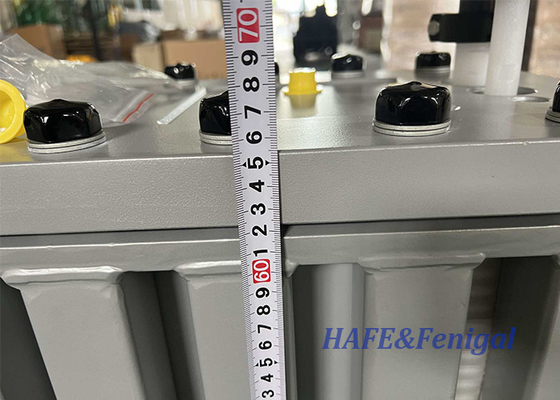

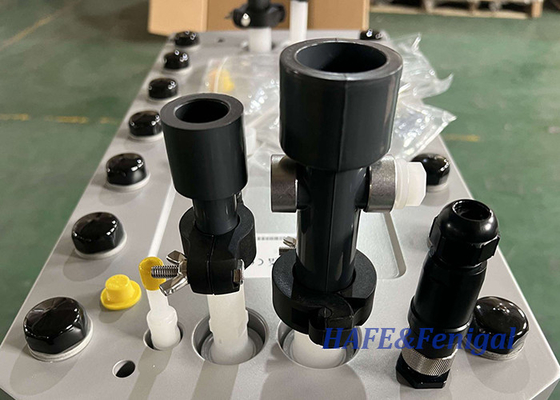

Промышленный модуль осмотики EDI с обратным осмосом Ультрачистое оборудование для очистки воды Система машины E-Cell-3X
EDI использует как традиционную смолу для обмена ионами, так и мембрану для обмена ионами для удаления загрязнителей, включая те, которые не заряжены или слабо заряжены в воде питания, такие как кремний и бор.Наибольшее преимущество заключается в том, что технология EDI использует постоянный ток для вывода загрязняющих веществ из воды питания и через мембраны ионного обмена в каналы концентрата.Прямой ток также расщепляет воду на ионы водорода и гидроксила, которые действуют как непрерывные регенерирующие агенты, чтобы загрязнители не накапливались на ионно-обменной смоле.EDI может непрерывно и предсказуемо производить высокочистую и сверхчистую воду с таким же или лучшим качеством, чем смешанный ионный обмен.
E-Cell*-3X предназначен для:
Предоставление сверхчистой воды для промышленных применений, включая электроэнергию, полупроводники и общую промышленность.
l Производить смешанную воду непрерывного качества.
l Не требуется кастика или кислоты для регенерации ионобменной смолы внутри стека.
Я буду свободен от утечек, гарантированно.
l Устранение инъекции рассоля и рециркуляции концентрата, упрощение конструкции системы.
Типичные применения
L Микроэлектроника
l Производство электроэнергии (NOx, питание котла)
L Общая промышленность

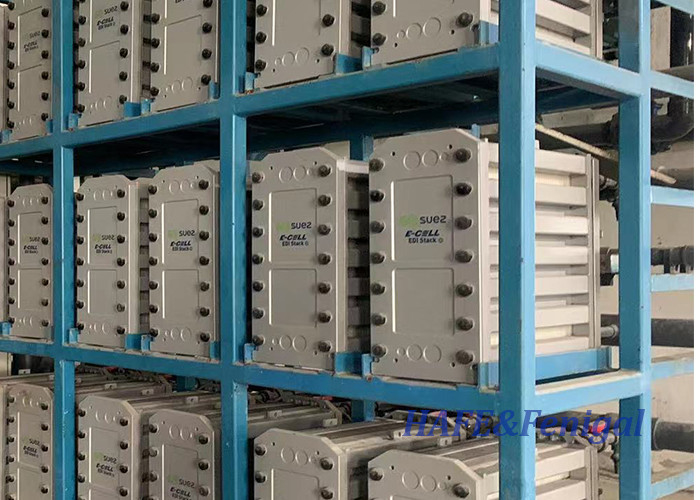

E-Cell*-3X, от 1 до 12 стеков
Особенности базовой системы
l ECell3X Системы с 1-12 стеками для диапазона потока 15 336 gpm (3,4 - 76,3 м3/ч)
l Ректификатор совместим с 400VAC и 50Hz или 460VAC и 60Hz
L Контроль тока на отдельных стеках
l Передатчики потока и давления, возможность подключения к системе SCADA
Варианты системы
1 Аллен Брэдли Микрологикс ПЛК с Ethernet
n Включает в себя интерфейс HMI с цветной панелью QuickPanel
l NEMA 4 Терминальная коробка - удаление ПЛК и HMI и все проводки, завершенные в терминальной коробке
L Стандартные приборы
n Датчики потока Burkert Paddlewheel на разведённом, концентрированном и электродном выходе
n Передатчики давления Burkert на всех потоках
n Анализатор проводимости и датчик Burkert на разбавленном выходе
Приборы премиум класса
n Передатчики потока вихревого потока на разведённом и концентрированном выходе
n Датчик потока на электродном выходе
n Передатчики давления Burkert на всех потоках
n Анализатор проводимости и датчик Rosemount на разбавленном выходе
I Впускный диверсионный клапан
Стандартные приборы: Burkert
Премиум-инструментация: Rosemount
Набор конверсии ANSI в DIN
| Потребности в воде для кормов |
| Общее количество обмениваемых анионов |
< 25,0 ppm |
| (в виде CaCO3) (TEA) Включая CO2, рассчитанный по pH ECalc |
4 ¢ 11 |
| Твердость |
< 1,0 ppm (в виде CaCO3) |
| Кремний (реактивный) |
< 1,0 ppm |
| SDI (15 мин) |
< 1 |
| ПОК |
< 0,5 ppm |
| Общий хлор |
< 0,05 ppm |
| Fe, Mn, H2S |
< 0,01 ppm |
| Параметры работы |
| Качество продукта на выходе (разбавленный) |
> 16 мхм-см |
| Гарантия на силикат продукта |
До < 5 ппб |
| Восстановление |
До 95% |
| Температура |
от 40 до 104oF (от 4,4 до 40oC) |
| Давление питания |
от 60 до 100 psi (от 4,1 до 6,9 бар) |
| Снижение давления |
от 20 до 40 пси (1,4 до 2,8 бара) |
| Входное напряжение |
460VAC 60Hz, 400VAC 50Hz |
| Материал строительства и рейтинги |
| Сварная рама |
Окрашенная углеродистая сталь |
| Проводка с разведением |
Ш. 80 ПВХ |
| Концентрированные трубы |
Ш. 80 ПВХ |
| Фланцы |
ANSI |
| Корректировщик |
NEMA 4 |
| Контрольная панель |
NEMA 4 |
| Мощность панели управления |
24VDC |
Примечания:
1Реальная производительность может варьироваться в зависимости от условий на месте.и гарантии производительности кремния, которые предлагаются для условий проектированияДля получения бора или других гарантий обращайтесь в Veolia.
2Впускное давление определяется требованиями к давлению внизу по направлению потоков продукта и концентрата, выбором работы с противотоком или сотоком и падением давления на стеке.
3. при номинальном потоке и 25°C. Программное обеспечение для проверки проектных условий.
4Для проверки спецификаций питьевой воды для условий проектирования обратитесь к программному обеспечению Winflows и руководству владельца E-Cell Stack.
5. TEA (ppm как CaCO3) - Общий обменный анион, это представляет собой концентрацию всех анионов, присутствующих в воде питания, включая вклад OH-, CO2 и SiO2.Для подтверждения приемлемости питьевой воды TEA при конкретных условиях применения должны использоваться притоки ветра.Значение таблицы при минимальном потоке и максимальной температуре.
6Предельная твердость вводной воды 1,0 ppm в виде CaCO3 применяется только при стандартной работе с противотоком. Допустимая твердость вводной воды снижается до 0,1 ppm в виде CaCO3 при работе с сотоком.
7Допустимый предел кремния уменьшается выше номинального потока. Допустимый предел кремния уменьшается до 0,5 ppm при твердости вводных вод выше 0,5 ppm в виде CaCO3.
8- уровень бор в подаче ограничивается 0,3 ppm как B, когда существует требование гарантии кремния или требование гарантии сопротивления выше 10 MOhm-cm,поскольку более высокие уровни бора могут повлиять на производительностьБез этих требований предел составляет 1,0 ppm бора.
9Обратный осмос (RO) или эквивалентная кормовая вода: RO обеспечивает EDI кормовую воду, которая в значительной степени свободна от твердых частиц, коллоидного материала и высокомолекулярных органических веществ,которые могут загрязнять средства обмена ионамиУказывается качество проникновения РО, поскольку EDI-накопители содержат упакованные слои среды ионного обмена, которые не могут быть промыты обратно / флюидизированы для удаления твердых частиц.Системы с открытой системой между системой RO (или другим источником) и E-Cell (ex). резервуар, декарбонатор) должны быть оборудованы фильтрами непосредственно перед E-cell, чтобы защитить E-cell от загрязнения твердыми частицами.Приемлем будет абсолютный или номинальный фильтр 5 мкм..
10. APHA - цветовой стандарт/масштаб, названный в честь Американской ассоциации общественного здравоохранения и определенный ASTM D1209.
