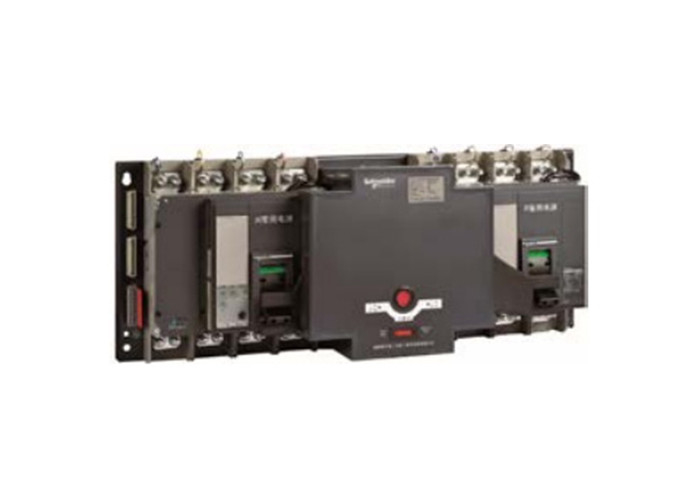

Автоматический переключатель передачи класса CB с выпусканием сверхтока и номинальным током WATSN-800
Класс CB
АТСЕ с отпусканием перенапряжения
Его главный контакт может быть закрыт и используется для прерывания тока короткого замыкания

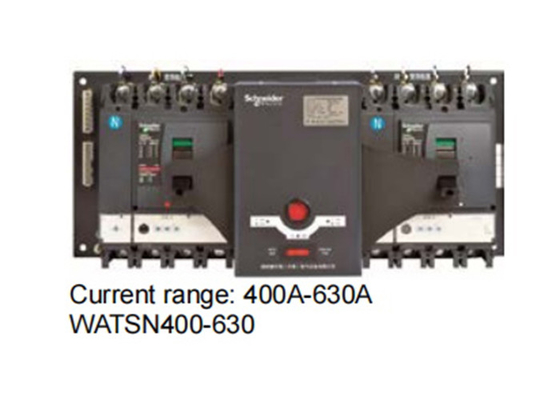

Автоматический переключатель передачи серии WATSN является переключателем передачи класса CB, если он
Принимает выключатель с выпусканием перенапряжения в качестве привода.
защитную функцию, он может обеспечить защиту от короткого замыкания и перегрузки для
Ее способность к производству и разрыву значительно
Выше, чем другие компоненты, такие как контакторы и реле.
Модель и спецификация Электрические характеристики, определенные в соответствии с IEC
60947-6-1 и GB14048.11 |
WATSN-800 |
WATSN-1000 |
WATSN-1250 |
WATSN-1600 |
| Количество столбов |
34 |
3,4 |
34 |
34 |
| Контроллер |
| Тип А |
■ |
■ |
■ |
■ |
| Тип B |
|
■ |
■ |
■ |
| Тип D |
|
|
|
|
| Компонент привода |
NS-N,NS-H |
|
|
|
| Номинальный ток (A) |
Внутри. |
|
800 |
1000 |
1250 |
1600 |
| Номинальное изоляционное напряжение V) |
И |
|
800 |
800 |
800 |
800 |
| Номинальное импульсное напряжение (kV) |
МВФ |
|
8 |
8 |
8 |
8 |
| Номинальный объем эксплуатации (V) |
Е.е. |
AC50Hz |
415 |
415 |
415 |
415 |
| Максимальная пропускная способность |
ИКУ |
AC50Hz |
220/240В |
50/70 |
50/70 |
50/70 |
50/70 |
| (kA эффективное значение) |
380/415 В |
50/70 |
50/70 |
50/70 |
50/70 |
| Операционная способность к разрыву |
Икс |
(% lcu) |
75% |
75% |
75% |
75% |
| Изоляционная функция |
■ |
■ |
■ |
■ |
| Механическая стойкость |
(с) |
|
10000 |
10000 |
10000 |
10000 |
| Электрическая стойкость |
(с) |
AC50Hz 440V-В |
5000 |
5000 |
4000 |
2000 |
| Минимальное время передачи контакта |
(**) |
S |
2.5 |
2.5 |
2.5 |
2.5 |
| Защита и измерение |
|
|
|
|
| Заменяемый блок управления |
Общий выпуск (стандарт) |
|
Микрофон 2.0 |
Микрофон 2.0 |
Микрофон 2.0 |
Микрофон 2.0 |
| |
Общий выпуск (стандарт) |
|
Микрофон 5.0 |
Микрофон 5.0 |
Микрофон 5.0 |
Микрофон 5.0 |
| Установка и подключение |
| Установка / переднее соединение панели |
(***) |
|
|
|
■ |
■ |
■ |
| Вспомогательное устройство контроля и индикации |
| Сигнал обратной связи по положению |
|
■ |
■ |
■ |
| Функция противопожарного соединения |
|
■ |
■ |
■ |
| Сигнал обратной связи тревоги |
|
■ |
■ |
■ |
Широкое применение
● Используется в системах AC220V и AC380V
● Три режима работы, настраиваемые на площадке: автоматическое изменение и автоматическое
восстановление, автоматическая смена без автоматического восстановления и взаимное ожидание.
● Легко подключается к умной системе мониторинга
Высокопроизводительный продукт
● Высокая способность к разрыву (класс CB)
● Операционная способность к разрыву равна 100% конечной способности к разрыву (класс
CB)
● Обеспечивает высокую мощность ограничения тока и полную экономическую селективность (класс CB)
● Обеспечивает высокую производительность короткого замыкания и номинальную скоростную прочность
(класс PC)
Легкое подключение и установка
● Не требуется дерегат как в горизонтальной, так и в вертикальной установке
● Нет необходимости дерешировать для более низких входящих линий
Более высокая надежность
● Сигнализация при неправильном нейтральном соединении
● Автоматическое отключение сигнала в случае неудачной передачи
Умная коммуникация
● Интерфейс связи RS485 и протокол связи Modbus-RTU
● Предоставляет четыре дистанционных функции, включая дистанционное управление, телеметрию, телеуправление и
Телрег
Примечания:
Типы контроллеров включают: A - тип терминала; B - тип базовый; D - тип умный
Уровни тока кадра: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
Номинальный ток: в зависимости от разных уровней кадра, выпуск выбирается пользователем (ссылаясь на образец выключателя NSX/NS)
Выбираемое количество столбов: 2 (только для серии iC65), 3, 4 (все серии)
Электрическое устройство класс: CB - с защитой от короткого замыкания и перегрузки
Режимы работы: R - автоматическая смена и автоматическое восстановление; S - автоматическая смена без автоматического восстановления; I - взаимное ожидание
Дополнительные функции: X-связь противопожарной защиты; F-сигнал обратной связи; I - модуль мониторинга тока (доступен только для контроллера типа D)
Выпуск класса CB. Выпуск с различным диапазоном защиты может быть выбран в зависимости от потребностей пользователя.
*: Можно предоставить два способа установки: установка на устройстве и установка на панели.
Пожалуйста, добавьте примечание, если требуется установка панели. продукты iC65 не поддерживают
панельные контроллеры.
**: Ф-Функция сигнала обратной связи (включая обратную связь о положении и сигналы тревоги, при необходимости добавьте пояснительный текст).Продукция серии 800-1600A включает в себя группу обратной связи положения и группу обратной связи тревоги в качестве стандартнойДля 63A и более низких токовых продуктов доступна только группа обратной связи положения.
