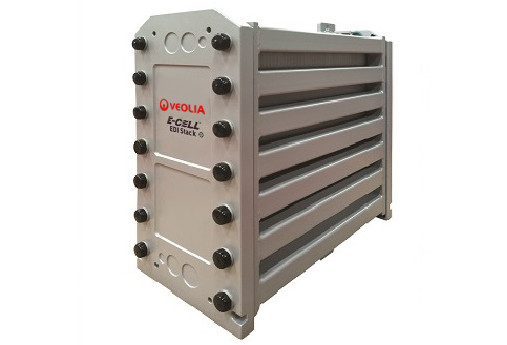

Технология электродейонизации (ЭДИ) E-Cell* компании Veolia устраняет из источников воды остатки солей и ионизируемых водных веществ, таких как диоксид углерода, кремний, аммиак и бор.Системы EDI построены вокруг основного компонента, называемого стеком EDIVeolia предлагает несколько вариантов E-Cell для широкого спектра приложений, а также поставляет предварительно разработанные системы EDI.Независимо от того, покупаете ли вы E-Cell или полную систему, Veolia обладает опытом, глобальным охватом и проверенной эффективностью, чтобы внушить уверенность в вашей системе сверхчистой или высокой чистоты воды.
|
Спецификации
|
|
Бренд
|
Veolia EDI
|
|
Обменные ppm
|
36
|
|
Входное давление
|
6.9
|
|
Давление входа psi
|
100
|
|
Максимальная температура °C
|
40
|
|
Максимальная температура °F
|
104
|
|
Бар снижения давления
|
2,4-3,4
|
|
Падение давления psi
|
35-50
|
|
Возврат в %
|
до 97%
|
|
Проводимость μs/cm
|
< 62
|
|
Диапазон pH
|
4-11
|
|
Поток m3/h
|
4, 2-7,8
|
|
Скорость потока gpm/ft2
|
18-34 года
|
|
Напряжение питания V
|
0-400 VDC
|
|
Размеры / вес
|
|
Груз в кг
|
165
|
|
Масса груза фунты
|
364
|
|
Применение
|
Вода для инъекций, Фармацевтическая, лабораторная
|
На следующем рисунке изображены GE, Suez и Veolia слева направо (все один и тот же продукт: MK-7 EDI Stack).
В качестве компонента линейки продуктов для электродейонизации E-Cell* E-Cell MK-7 Stack предназначен для:
• Использование электрического тока для подачи сверхчистой воды для производства электроэнергии, производства солнечных панелей и многих других тяжелых отраслей промышленности.
• Предоставление высококачественных характеристик, включающих как самые высокие стандарты качества воды продукта, так и наименьшее потребление энергии.
• Минимизируйте потребности в очистке при более высоком уровне твердости воды питания посредством работы с противотоком.
• Гарантированно не просачивается.
• Работают непрерывно и не включают кастика или кислоты для регенерации ионобменной смолы в стеке.
• Не требует инъекции соляного раствора или рециркуляции концентрата.
Вода из E-Cell MK-7 может отвечать самым строгим требованиям к чистой воде, в том числе:
• Деминерализованная котельная вода для котлов высокого давления на электростанциях и других тяжелых промышленных объектах.
• Сверхчистая вода для промывки солнечных батарей и других микроэлектроники.
Обеспечение качества
• Маркировка CE, RoHS, CSA и EAS.
• Производится на базе стандартов ISO 9001 и ISO 14001.
• E-Cell MK-7 Stacks сертифицированы Исламским советом по пищевым продуктам и питанию Америки (IFANCA))
Типичные применения
Продукция воды из E-Cell MK-7 может быть использована для самых требовательных применений сверхчистой воды сегодня, таких как:
- деминерализованная котельная вода для котлов высокого давления на электростанциях и других тяжелых промышленных объектах.
- Сверхчистая вода для промывки солнечных панелей и других микроэлектроники.
- Сверхчистая вода для электролизатора, генерирующего зеленый водород.
Обеспечение качества
- Маркировка CE, RoHS, CSA и EAC.
- Изготовлено на базе стандартов ISO 9001 и ISO 14001.
- Сертифицированный UKCA.
- Стейки E-Cell MK-7 сертифицированы Исламским советом по пищевым продуктам и питанию Америки (IFANCA®).
|
E-Cell МК-7 СтойкаСпецификации
|
|
Номинальный Поток
|
7.0 m3/h (31 gpm)
|
|
Поток Уровень Диапазон
|
4.2 ️ 7.8 m3/h (18 – 34 gpm)
|
|
Морская перевозка Вес
|
165 в кг (364 В фунтах)
|
|
Размеры
(ширина x высота x глубина)
|
30 см х 61 см x 74 см
12 ¢ x 24 ¢ x 30 ¢
|
|
Продукт Вода КачествоПримечание 1
|
|
Гарантии Доступно
|
|
Сопротивляемость
|
≥ 16 Мом-мом...см
|
|
Натрий
|
≤ 3ppb
|
|
Кремний (SiO2)
|
Как низкий как 5 ppb
|
|
Типичный Удаление Эффективность
|
|
Натрий
|
≥ 990,9% удаление
|
|
Кремний (SiO2)
|
Вверх. до 99% удаление
|
|
РаботающийПараметры
|
|
Восстановление
|
Вверх. до 97%
|
|
Напряжение
|
0 ¢ 400 VDC
|
|
Ампераж
|
0 ¢5.2 ADC
|
|
Впуск Давление Примечание 2
|
≤ 6.9 бар (100 Пси)
|
|
Давление Бросьте. Примечание 3
|
2.4 ¢3.4 бар (35 ¢50 Пси)
|
|
Корм для животных Вода Спецификации Примечание 4
|
|
Общее количество обмениваемых анионов
(TEA как CaCO)3)Примечание 5
|
≤ 36 ppm
|
|
Проводимость Эквивалентное
|
≤ 62μS/см
|
|
Температура
|
40,4 ̊40 ̊C (40 ̊104 ̊F)
|
|
Общая твердость
(как CaCO)3)Примечание 6
|
≤ 1.0ppm
|
|
Кремний (SiO)2)Примечание 7
|
≤ 1.0ppm
|
|
Всего Продукты органические Углерод (TOC в виде C)
|
≤ 0.5ppm
|
|
ВсегоХлор
|
≤ 0.05 ppm
|
|
Фе, Мн, H2S
|
≤ 0.01 ppm
|
|
Бор Примечание 8
|
≤ 1.0ppm
|
|
pH
|
4 до11
|
|
Нефть &Масла
|
Никаких обнаруживаемый
|
|
Частицы Примечание 9
|
ROпроникает
|
|
Окисление Агенты
|
Никаких обнаруживаемый
|
|
Цвет Примечание 10
|
≤ 5APHA
|
Примечания:
1Реальная производительность может варьироваться в зависимости от условий на месте.и гарантии производительности кремния, которые предлагаются для условий проектированияДля получения бора или других гарантий обращайтесь в Veolia.
2Впускное давление определяется требованиями к давлению вниз по течению для потоков продукта и концентрата, выбором работы с противотоком или сотоком и падением давления на стеке.
3. при номинальном потоке и 25°C. Программное обеспечение для проверки проектных условий.
4Для проверки спецификаций питьевой воды для условий проектирования обратитесь к программному обеспечению Winflows и руководству владельца E-Cell Stack.
5. TEA (ppm в виде CaCO3) - Общий обмениваемый анион, это представляет собой концентрацию всех анионов, присутствующих в кормовой воде, включая вклад OH-, CO2 и SiO2.Для подтверждения приемлемости питьевой воды TEA при конкретных условиях применения должны использоваться притоки ветра.Значение таблицы при минимальном потоке и максимальной температуре.
6Предельная твердость вводной воды 1,0 ppm в виде CaCO3 применяется только при стандартной работе с противотоком. Допустимая твердость вводной воды уменьшается до 0,1 ppm в виде CaCO3 при работе с сотоком.
7Допустимый предел кремния уменьшается выше 5 м3/ч потока. Допустимый предел кремния уменьшается до 0,5 ppm при твердости вводных вод выше 0,5 ppm в виде CaCO3.
8- уровень бор в подаче ограничивается 0,3 ppm как B, когда существует требование гарантии кремния или требование гарантии резистивности выше 10 MOhm-cm,поскольку более высокие уровни бора могут повлиять на производительностьБез этих требований предел составляет 1,0 ppm бора.
9Обратный осмос (RO) или эквивалентная кормовая вода: RO обеспечивает EDI кормовую воду, которая в значительной степени свободна от твердых частиц, коллоидного материала и высокомолекулярных органических веществ,которые могут загрязнять средства обмена ионамиУказывается качество проникновения РО, поскольку EDI-накопители содержат упакованные слои среды ионного обмена, которые не могут быть промыты обратно / флюидизированы для удаления твердых частиц.Системы с открытой системой между системой RO (или другим источником) и E-Cell (ex). резервуар, декарбонатор) должны быть оборудованы фильтрами непосредственно перед E-cell, чтобы защитить E-cell от загрязнения твердыми частицами.Приемлем будет абсолютный или номинальный фильтр 5 мкм..
10. APHA - цветовой стандарт/масштаб, названный в честь Американской ассоциации общественного здравоохранения и определенный ASTM D1209.
Для получения дополнительных моделей, пожалуйста, нажмите:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Примеры производительности технологии E-Cell EDI
Технология E-Cell EDI успешно применяется в различных отраслях промышленности, таких как электроэнергетика, нефть, химия, сталь, фармацевтика и электроника.
Для случаев применения, пожалуйста, нажмите:https://www.fgwater.com/Industries/
