E-Cell MK-3 предназначен для
• Поставка сверхчистой воды для промышленных применений, таких как электроэнергия, полупроводники и общая промышленность.
• непрерывно производить воду смешанного качества.
• Не требуется кастика или кислота для регенерации ионобменной смолы внутри стека.
• Гарантированное отсутствие утечек.
• Отменить инъекцию рассоляной воды и концентрировать повторную циркуляцию, упрощая конструкцию системы.
Описание и применение

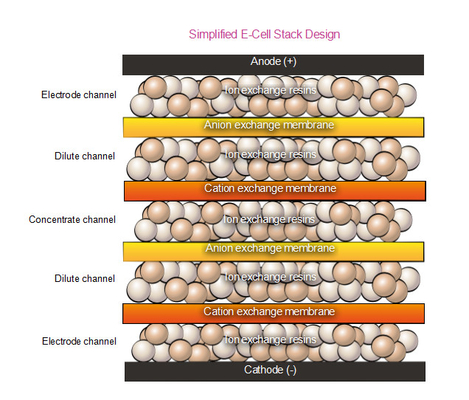

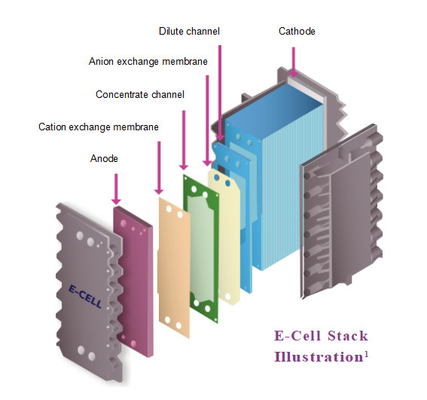

E-Cell MK-3 - это электродеионизационные (EDI) накопители, которые используют электрический ток для деионизации и полировки воды, пронизывающейся обратным осмосом (RO).Продукция воды MK-3 находится на уровне Ультрачистоты, требуемом в самых требовательных приложениях сегодня..
Типичные применения
• Микроэлектроника
• Производство электроэнергии
• Общая промышленность

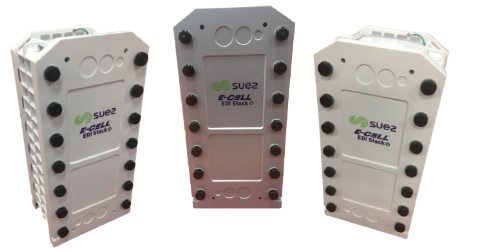

На следующем рисунке изображены GE, Suez и Veolia слева направо (все один и тот же продукт):ВеолияМодуль EDI)
Типичные сценарии применения
Вода из E-Cell-3X может надежно использоваться для самых требовательных применений сверхчистой воды, включая, но не ограничиваясь:
- Сверхчистая вода для промывки полупроводниковых чипов, солнечных панелей и других микроэлектронных устройств.
- деминерализованная вода для высокоточных котлов на электростанциях и других тяжелых промышленных объектах.
- Сверхчистая вода для производства зеленого водорода в электролизаторах.
Для упрощения проектирования и повышения уверенности в вашем приложении EDI мы предлагаем прогнозы и гарантии производительности E-Cell, которые вы можете получить через программное обеспечение Winflows* или связавшись с нами.
Обеспечение качества
- CE, RoHS, CSA & EAC маркировка
- изготовлено в помещении по стандартам ISO 9001 и ISO 14001
- Сертификат UKCA.
- E-Cell-3X Stacks являются Halal сертифицированными Исламским советом по пищевым продуктам и питанию Америки (IFANCA®)
| МК-3 Стойка Спецификации |
| Номинальный Поток |
3.4 m3/h (15 gpm) |
| Поток Уровень Диапазон |
1.6 ️ 4.5 m3/h (7.0 ¥ 20 gpm) |
| Морская перевозка Вес |
100 в кг (220 В фунтах) |
|
Размеры
(ширина x высота xглубина)
|
30 см х 61 см x 54 см
12 ¢ x 24 ¢ x 22 ¢
|
| Продукт Вода КачествоПримечание 1 |
| Гарантии Доступно |
| Сопротивляемость |
≥ 16 Мом-мом...см |
| Натрий |
≤ 3ppb |
| Кремний (SiO2) |
Как низкий как 5 ppb |
| Бор |
Как низкий как 0.08 ppb |
| Типичный Удаление Эффективность |
| Натрий |
≥ 990,9% удаление |
| Кремний (SiO2) |
Вверх. до 99% удаление |
| Бор |
Вверх. до 96% удаление |
| РаботающийПараметры |
| Восстановление |
Вверх. до 96% |
| Напряжение |
0 ¢ 300 VDC |
| Ампераж |
0 ¢5.2 ADC |
| Впуск Давление Примечание 2 |
≤ 6.9 бар (100 Пси) |
| Давление Бросьте. Примечание 3 |
1.4 ¢2.8 бар (20 ¢40 Пси) |
| Корм для животных Вода Спецификации Примечание 4 |
|
Общее количество обмениваемых анионов
(TEA как CaCO3)Примечание 5
|
≤ 63.6 ppm
|
| Проводимость Эквивалентное |
≤ 109μS/см |
| Температура |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
|
Общая твердость
(как CaCO)3)Примечание 6
|
≤ 1.0ppm |
| Кремний (SiO)2)Примечание 7 |
≤ 1.0ppm |
| Всего Продукты органические Углерод (TOC в виде C) |
≤ 0.5ppm |
| ВсегоХлор |
≤ 0.05 ppm |
| Фе, Мн, H2S |
≤ 0.01 ppm |
| Бор Примечание 8 |
≤ 1.0ppm |
| pH |
4 до11 |
| Нефть &Масла |
Никаких обнаруживаемый |
| Частицы Примечание 9 |
ROпроникает |
| Окисление Агенты |
Никаких обнаруживаемый |
| Цвет Примечание 10 |
≤ 5APHA |
Примечания:
1Фактическая производительность может варьироваться в зависимости от условий на месте.гарантии натрия и кремния, предоставляемые при условиях проектированияСвяжитесь с нами для получения бора или других гарантий.
2Впускное давление определяется требованиями к давлению вниз по течению для потоков продукта и концентрата, выбором противоточного или сотового действия и падением давления на стеке.
3При номинальном потоке и 25°C. Для проверки условий проектирования обратитесь к программному обеспечению Winflows Prediction.
4Для проверки спецификаций питательной воды при условиях проектирования обратитесь к программному обеспечению Winflows Prediction и руководству по эксплуатации E-Cell Stack.
5. TEA (ppm как CaCO3) - Общее количество обмениваемых анионов, это представляет собой концентрацию всех анионов в воде питания, включая вклад OH-, CO2 и SiO2.Для подтверждения приемлемости ТЭА в условиях эксплуатации данного приложения должны использоваться притоки ветра.В таблице приведены значения минимального потока и максимальной температуры.
6. Предельная твердость вводной воды в виде CaCO3 составляет 1,0 ppm только для стандартной работы с противопотоком. При работе с сопутствующим током допустимая твердость вводной воды уменьшается до 0,1 ppm в виде CaCO3.
7При скоростях, превышающих номинальный поток, допустимый предел кремния уменьшается.
8При наличии гарантийного требования к кремниевому стеклу или требования к гарантии сопротивляемости, превышающей 10 MOhm-cm, уровень питания бора ограничивается 0,3 ppm в виде B, так как более высокие уровни бора могут повлиять на производительность..При отсутствии этих требований предельный показатель составляет 1,0 ppm бора.
9Обратный осмос (RO) или эквивалентная вода питания: RO обеспечивает воду питания для EDI, которая по существу свободна от твердых частиц, коллоидных материалов,и органические вещества с высокой молекулярной массой, которые могут загрязнять среды ионного обмена.Поскольку стек EDI содержит упакованные слои средств ионного обмена, которые не могут быть промыты обратно / флюидизированы для удаления твердых частиц, необходимо указать качество проникновения RO.Системы с открытой системой между системой RO (или другим источником) и E-Cell (e).например, резервуар для хранения, декарбонатор) должен иметь фильтр, установленный непосредственно перед E-Cell, чтобы защитить E-Cell от загрязнения твердыми частицами.Приемлем абсолютный фильтр 5 мкм или номинальный фильтр 1 мкм..
APHA - Цветовой стандарт/масштаба, названный в честь Американской ассоциации общественного здравоохранения и определенный ASTM.
Для получения дополнительных моделей, пожалуйста, нажмите:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Примеры производительности технологии E-Cell EDI
Технология E-Cell EDI успешно применяется в различных отраслях промышленности, таких как электроэнергетика, нефть, химия, сталь, фармацевтика и электроника.
Для случаев применения, пожалуйста, нажмите:https://www.fgwater.com/Industries/
