| Модель: |
Стандарт E-CELL-3X |
скорость потока воды: |
5 м3/ч |
| Диапазон потока воды: |
20,27-6,36 м3/ч |
Масса на перевозке: |
150 кг |
| Давление на входе воды |
4.8-6.9бар (70-100psi) |
Падение давления при стандартном потоке |
10,4-2,4 бара (20-35 psi) |
| Размеры (W × H × D) |
30х61х48 см.(12×24×19) |
Кремний (SiO2) до t |
99% |
Модуль промышленной электродионизации (EDI) E-CELL-3X
SUEZ High Purity Water Preparation Equipment EDI Module E-CELL-3X - это модуль электродейонизации (EDI), который использует электрический ток для деионизации и полировки воды обратного осмоса.Вода, вырабатываемая E-CELL-3X, является сверхчистой водой, который подходит для самых требовательных отраслей промышленности с требованиями к качеству воды сегодня.Американский модуль GE E-CELL-3X EDI использует модульную технологию и может адаптироваться к различным требованиям к очистке воды, сочетая различное количество модулейТеперь эта модульная технология стала техническим стандартом, обеспечивая надежную гарантию для производства высокочистой воды в таких отраслях, как производство электроэнергии, микроэлектроника,мелкие химические вещества, и фармацевтических препаратов.
Описание и применение

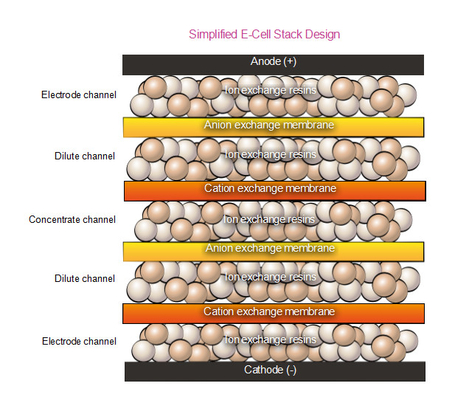

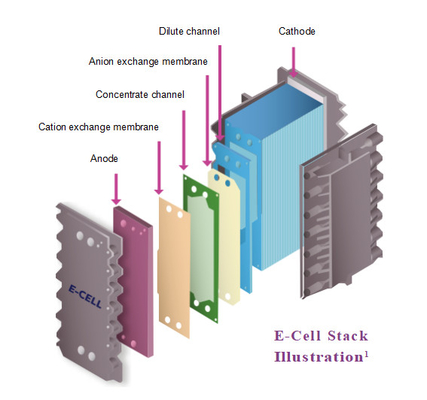

EDI органически сочетает традиционные смолы ионного обмена и технологии электродиализа для удаления загрязняющих ионов в воде. Its greatest advantage is that EDI technology uses direct current to force polluting ions to continuously migrate out of the influent water and pass through the ion bed and ion exchange membrane into the concentrated water chamberВ то же время постоянный ток может ионизировать молекулы воды в ионы водорода и ионы гидроксида и непрерывно регенерировать смолу.EDI может производить высокочистую воду непрерывно и предсказуемо.
Стандарты качества
Маркировка CE, UL и CSA; производится в сертифицированном по ISO 9001:2000 предприятии.
Характеристики производительности модуля E-CELL-3X EDI
• Сопротивляемость: более 16 MΩ.cm
• Натрий: менее 3 ppb
• Удаление кремния (SiO2): до 99% или содержание сточных вод менее 5 ppb
• Удаление бора: более 95%
• Восстановление: до 95%
• Поток концентрата: противоположный потоку воды
• Напряжение: 0 - 300 ВДК
• интенсивность тока: 0 - 5,2 ADC
• Давление входа: 4,8 - 6,9 бар 70 - 100 пси
• Падение давления при стандартном потоке: 1,4 - 2,4 бара 20 - 35 пси

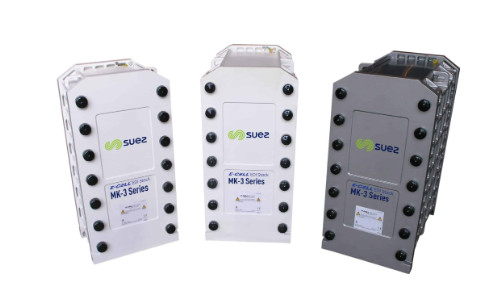

На следующем рисунке изображены GE, Suez и Veolia слева направо (все один и тот же продукт):ВеолияМодуль EDI)
Типичные сценарии применения
Вода из E-Cell-3X может надежно использоваться для самых требовательных применений сверхчистой воды, включая, но не ограничиваясь:
- Сверхчистая вода для промывки полупроводниковых чипов, солнечных панелей и других микроэлектронных устройств.
- деминерализованная вода для высокоточных котлов на электростанциях и других тяжелых промышленных объектах.
- Сверхчистая вода для производства зеленого водорода в электролизаторах.
Для упрощения проектирования и повышения уверенности в вашем приложении EDI мы предлагаем прогнозы и гарантии производительности E-Cell, которые вы можете получить через программное обеспечение Winflows* или связавшись с нами.
Обеспечение качества
- CE, RoHS, CSA & EAC маркировка
- изготовлено в помещении по стандартам ISO 9001 и ISO 14001
- Сертификат UKCA.
- E-Cell-3X Stacks являются Halal сертифицированными Исламским советом по пищевым продуктам и питанию Америки (IFANCA®)
| E-Cell-3X Стойка Спецификации |
| Номинальный Поток |
5.0 m3/h (22 gpm) |
| Поток Уровень Диапазон |
2.3 ¢ 6.4 m3/h (10 ¢28 gpm) |
| Морская перевозка Вес |
165 в кг (364 В фунтах) |
|
Размеры
(ширина x высота x глубина)
|
30 см x 61 см x 72 см. 12х24х29 |
| Продукт Вода КачествоПримечание 1 |
| Гарантии Доступно |
| Сопротивляемость |
≥ 16 Мом-мом...см |
| Натрий |
≤ 3ppb |
| Кремний (SiO2) |
Как низкий как 5ppb |
| Бор |
Как низкий как 0.08 ppb |
| Типичный Удаление Эффективность |
| Натрий |
≥ 990,9% удаление |
| Кремний (SiO2) |
Вверх. до 99% удаление |
| Бор |
Вверх. до 96% удаление |
| РаботающийПараметры |
| Восстановление |
Вверх. до 97% |
| Напряжение |
0 ¢ 400 VDC |
| Ампераж |
0 ¢5.2 ADC |
| Впуск Давление Примечание 2 |
≤ 6.9 бар (100 Пси) |
| Давление Бросьте. Примечание 3 |
1.4 ¢2.8 бар (20 ¢40 Пси) |
| Корм для животных Вода Спецификации Примечание 4 |
|
Общее количество обмениваемых анионов
(TEA как CaCO3)Примечание 5
|
≤ 65 ppm
|
| Эквивалент проводимости |
≤ 112μS/см |
| Температура |
40,4 ̊40 ̊C (40 ̊104 ̊F) |
| Совокупная твердость (как CaCO)3)Примечание 6 |
≤ 1.0ppm |
| Кремний (SiO)2)Примечание 7 |
≤ 1.0ppm |
| Всего Продукты органические Углерод (TOC в виде C) |
≤ 0.5ppm |
| ВсегоХлор |
≤ 0.05 ppm |
| Фе, Мн, H2S |
≤ 0.01 ppm |
| Бор Примечание 8 |
≤ 1.0ppm |
| pH |
4 до11 |
| Нефть &Масла |
Никаких обнаруживаемый |
| Частицы Примечание 9 |
ROпроникает |
| Окисление Агенты |
Никаких обнаруживаемый |
| Цвет Примечание 10 |
≤ 5APHA |
Примечания:
1Фактическая производительность может варьироваться в зависимости от условий на месте.гарантии натрия и кремния, предоставляемые при условиях проектированияСвяжитесь с нами для получения бора или других гарантий.
2Впускное давление определяется требованиями к давлению вниз по течению для потоков продукта и концентрата, выбором противоточного или сотового действия и падением давления на стеке.
3При номинальном потоке и 25°C. Для проверки условий проектирования обратитесь к программному обеспечению Winflows Prediction.
4Для проверки спецификаций питательной воды при условиях проектирования обратитесь к программному обеспечению Winflows Prediction и руководству по эксплуатации E-Cell Stack.
5. TEA (ppm как CaCO3) - Общее количество обмениваемых анионов, это представляет собой концентрацию всех анионов в воде питания, включая вклад OH-, CO2 и SiO2.Для подтверждения приемлемости ТЭА в условиях эксплуатации данного приложения должны использоваться притоки ветра.В таблице приведены значения минимального потока и максимальной температуры.
6. Предельная твердость вводной воды в виде CaCO3 составляет 1,0 ppm только для стандартной работы с противопотоком. При работе с сопутствующим током допустимая твердость вводной воды уменьшается до 0,1 ppm в виде CaCO3.
7При скоростях, превышающих номинальный поток, допустимый предел кремния уменьшается.
8При наличии гарантийного требования к кремниевому стеклу или требования к гарантии сопротивляемости, превышающей 10 MOhm-cm, уровень питания бора ограничивается 0,3 ppm в виде B, так как более высокие уровни бора могут повлиять на производительность..При отсутствии этих требований предельный показатель составляет 1,0 ppm бора.
9Обратный осмос (RO) или эквивалентная вода питания: RO обеспечивает воду питания для EDI, которая по существу свободна от твердых частиц, коллоидных материалов,и органические вещества с высокой молекулярной массой, которые могут загрязнять среды ионного обмена.Поскольку стек EDI содержит упакованные слои средств ионного обмена, которые не могут быть промыты обратно / флюидизированы для удаления твердых частиц, необходимо указать качество проникновения RO.Системы с открытой системой между системой RO (или другим источником) и E-Cell (e).например, резервуар для хранения, декарбонатор) должен иметь фильтр, установленный непосредственно перед E-Cell, чтобы защитить E-Cell от загрязнения твердыми частицами.Приемлем абсолютный фильтр 5 мкм или номинальный фильтр 1 мкм..
APHA - Цветовой стандарт/масштаба, названный в честь Американской ассоциации общественного здравоохранения и определенный ASTM.
Для получения дополнительных моделей, пожалуйста, нажмите:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
Примеры производительности технологии E-Cell EDI
Технология E-Cell EDI успешно применяется в различных отраслях промышленности, таких как электроэнергетика, нефть, химия, сталь, фармацевтика и электроника.
Для случаев применения, пожалуйста, нажмите:https://www.fgwater.com/Industries/
