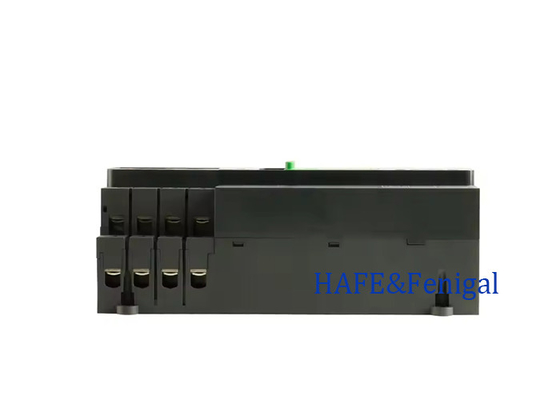

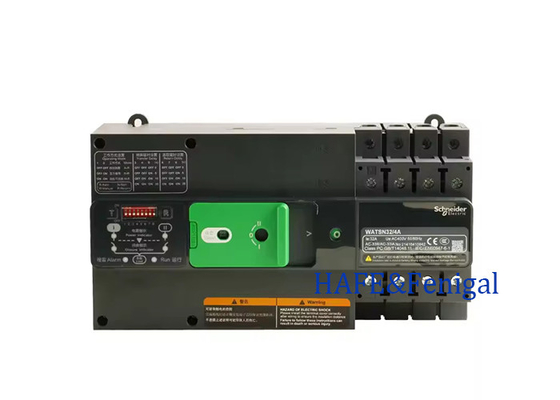

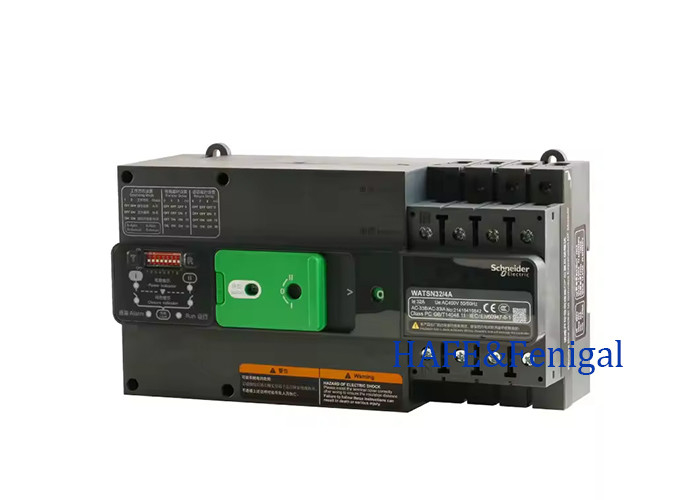

Серия WATSN автоматический переключатель передачи на уровне ПК WATSN-100/32/4A NA00324 100A/160A/250A/630A
Преимущества этого нового поколения TransferPacT WATSN можно описать словами:
Компактный: с небольшим объемом, он может поместиться в очень ограниченное пространство.
Уникальный и изобретательный дизайн. Три положения возбуждения интегрированы для обеспечения быстрого переключения в миллисекундах.
Усовершенствован: отличная производительность в результате повторного оттачивания: категория AC-33B, полный диапазон коротковременного тока (Icw).
Качество:качество и безопасность всегда на первом месте.Автоматизированная lean производственная линия создает высококачественные продукты с интеллектуальным производством.
Умные и классические контроллеры с полной дальностью поддерживают протокол связи Modbus для полной взаимосвязи.
Диверсификация: удовлетворение различных потребностей - простой и полный контроль, полная сертификация мультисистем.
Гибкий: позволяет гибкое строительство и расширение.
Созданный по вашим потребностям, полностью оснащенный интеллектуальной системой управления TIDE 2.0 и единой архитектурой платформы.
The new TransferPacT WATSN series automatic transfer switch is designed for switching between two power sources in a power supply and distribution system with a rated working voltage of AC 400V and below and a rated frequency of 50 or 60 Hz to ensure continuity, безопасность и надежность ключевых нагрузок.Он широко применяется в различных средах и соответствует каждому клиенту.
Класс PC
• оборудование для переключателей на основе механических переключателей, которое не нуждается в электрической энергии для поддержания главных контактов открытыми или закрытыми и способное производить, переносить,и перерывные токи при нормальных условиях цепи, включая условия эксплуатации сверхзагрузки, и создает и выдерживает токи короткого замыкания.
Выдержка из IEC60947-6-1
Автоматический переключатель передачи WATSN специально разработан в соответствии со стандартными требованиями к передаче мощности.
Другими словами, он может гарантировать безопасность самого переключателя и не будет
повреждены из-за сбоев, таких как перегрузка или короткое замыкание, тем самым сохраняя надежное соединение цепей.
| Рама |
100 |
160 |
250 |
630 |
| Номинальный рабочий ток (A) ИЕ AC-33B |
63 |
160 |
250 |
630 |
| Количество столбов |
2,3,4 |
2,3,4 |
2,3,4 |
3,4 |
| Операционные позиции |
3 |
3 |
3 |
3 |
| Виды контроля |
А, Р |
А, Р |
А, Р |
А, Р |
| Электрические характеристики, определенные по GB/T 14048.11 (IEC 60947-6-1) |
|
|
|
|
|
| Номинальное изоляционное напряжение (V) |
И |
690 |
800 |
800 |
800 |
| Номинальное импульсное сопротивление напряжению (V) |
Уимп |
6000 |
8000 |
8000 |
8000 |
| Номинальное рабочее напряжение (V) |
Ue AC50/60Hz |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
2P:220-240V3P, 4P:380-415V |
380-415 В |
| Номинальная рабочая частота (Hz) |
f |
50/60 |
50/60 |
50/60 |
50/60 |
| Номинальный коротковременный устойчивый ток (kA/60 ms) |
ИКВ |
5 |
10 |
10 |
12.6 |
| Номинальная производительность короткого замыкания (kA) |
ИКМ |
7.65 |
17 |
17.24 |
25.55 |
| Пиковый ток (kA) |
Ипик |
16.24 |
20.84 |
20.04 |
33.91 |
| Механическая долговечность |
8000 |
10000 |
10000 |
10000 |
| Электрическая долговечность |
6000 |
6000 |
6000 |
6000 |
| Установка и подключение |
|
|
|
|
|
| Способ установки |
Железная дорожка/основная пластина |
Железная дорожка/основная пластина |
Базовая пластина |
Базовая пластина |
| Способ проводки |
Кабель |
Стержни с плоским цветением |
Стержни с плоским цветением |
Стержни с плоским цветением |
| Помощное устройство |
|
|
|
|
|
| Без подвески |
■ |
■ |
■ |
■ |
| Обратная связь позиции |
□ |
□ |
■ |
■ |
| Покрытие терминала |
□ |
□ |
- |
- |
| Застежка рельса |
□ |
□ |
- |
- |
| Изоляционное покрытие терминала |
■ |
■ |
- |
- |
| Интерфазный изоляционный экран |
- |
- |
□ |
□ |
Примечания: ■ Стандарт □ Необязательно)) 1) по умолчанию 230V/400V
Примечания:
Типы контроллеров включают: A - конечный тип; B - базовый тип; D - умный тип
Обычный тепловой ток: 32, 40, 63, 80, 100, 160, 250, 400, 630
Выбираемое количество столбов: 3, 4 (все серии)
Класс электрического устройства: ПК - без защиты от короткого замыкания и перегрузки
Режимы работы: R - автоматическая смена и автоматическое восстановление; S - автоматическая смена без автоматического восстановления; I - взаимное ожидание
Дополнительные функции: X-связь противопожарной защиты; F-сигнал обратной связи (сигнал обратной связи положения); I - модуль мониторинга тока (доступен только для контроллера типа D)
*: Для приводов серии INT нет необходимости добавлять текст, обозначенный "*" и следующим ".".
**: Можно предоставить два способа установки: установка на устройстве и установка на панели.
Пожалуйста, добавьте примечание, если требуется установка панели.
